ÜRÜNLER>YATAY ÇATI VE TERAS SÜZGEÇLERİ

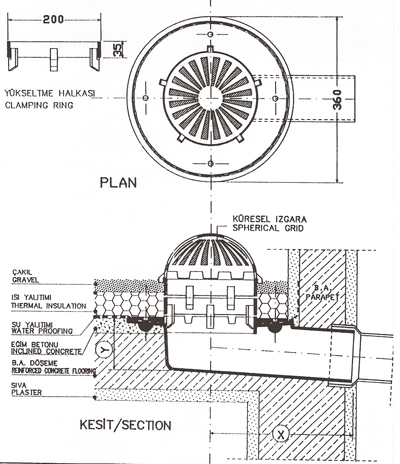

ISI İZOLASYONLU ÇATI SÜZGECİ / ROOF DRAIN WITH THERMAL INSULATION

KOD NO:

CODE NO:

ÇAP:

DIAMETER:

AĞIRLIK:

WEIGHT:

kg.

KESİT KALINLIĞI:

WALLTHICKNESS:

mm.

SERVİS ALANI:

SERVICE AREA:

m2

X

mm.

Y

mm.

SA137 DN70 19 5 50 310 119
SA138 DN100 20 5 150 310 119

*Alt gövde ve üst ızgara pik dökümdür./Bottom part and upper grating are cast iron.

Süzgeç

SA137-SA138

Suzgectknk

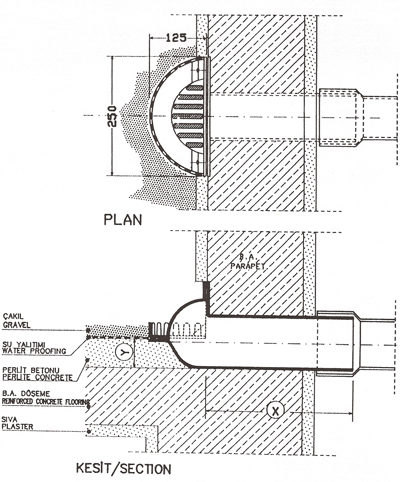

YATAY ÇIKIŞLI PARAPET SÜZGECİ / PARAPET DRAIN LATERAL OUTLET

KOD NO:

CODE NO:

ÇAP:

DIAMETER:

AĞIRLIK:

WEIGHT:

kg.

KESİT KALINLIĞI:

WALLTHICKNESS:

mm.

SERVİS ALANI:

SERVICE AREA:

m2

X

mm.

Y

mm.

S137A DN70 9 5 50 300 55
S138A DN100 10.5 5 150 300 55

*Alt gövde ve üst ızgara pik dökümdür./Bottom part and upper grating are cast iron.

Süzgeç

S137A-S138A

Suzgectknk

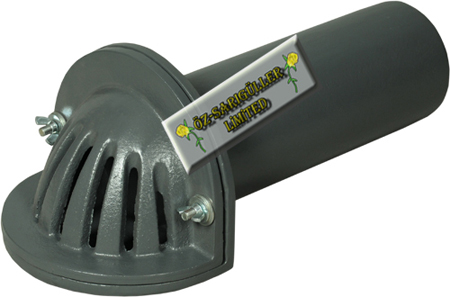

YATAY ÇIKIŞLI PARAPET SÜZGECİ / PARAPET DRAIN LATERAL OUTLET

KOD NO:

CODE NO:

ÇAP:

DIAMETER:

AĞIRLIK:

WEIGHT:

kg.

KESİT KALINLIĞI:

WALLTHICKNESS:

mm.

SERVİS ALANI:

SERVICE AREA:

m2

X

mm.

Y

mm.

S137B DN70 9 5 50 300 15
S138B DN100 10 5 150 300 15

*Alt gövde ve üst ızgara pik dökümdür./Bottom part and upper grating are cast iron.

Süzgeç

S137B-S138B

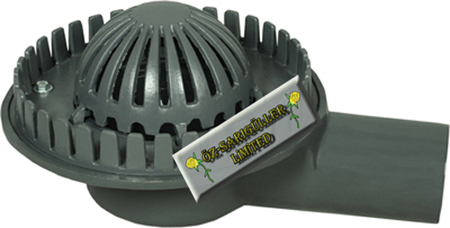

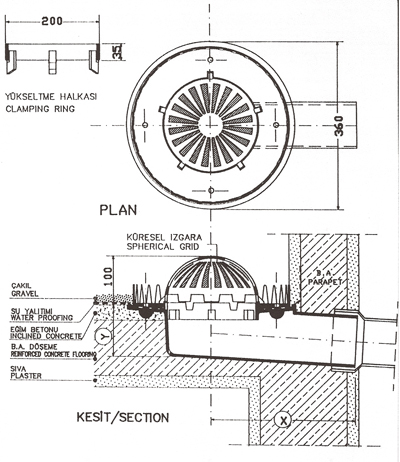

ÇATI SÜZGECİ / ROOF DRAIN

KOD NO:

CODE NO:

ÇAP:

DIAMETER:

AĞIRLIK:

WEIGHT:

kg.

KESİT KALINLIĞI:

WALLTHICKNESS:

mm.

SERVİS ALANI:

SERVICE AREA:

m2

X

mm.

Y

mm.

S137 DN70 19 5 50 310 119
S138 DN100 20 5 150 310 119

*Alt gövde ve üst ızgara pik dökümdür./Bottom part and upper grating are cast iron.

Süzgeç

S137-S138

Suzgectknk

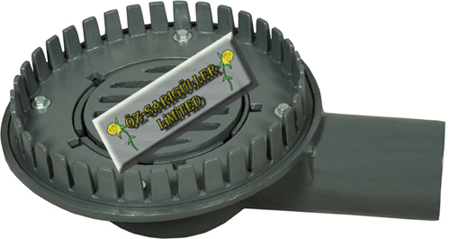

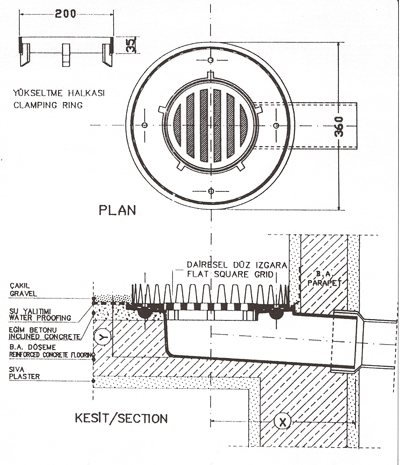

ÇATI SÜZGECİ / ROOF DRAIN

KOD NO:

CODE NO:

ÇAP:

DIAMETER:

AĞIRLIK:

WEIGHT:

kg.

KESİT KALINLIĞI:

WALLTHICKNESS:

mm.

SERVİS ALANI:

SERVICE AREA:

m2

X

mm.

Y

mm.

S141 DN70 19 5 50 310 119
S142 DN100 20 5 150 310 119

*Alt gövde ve üst ızgara pik dökümdür./Bottom part and upper grating are cast iron.

Süzgeç

S141-S142

Suzgectknk

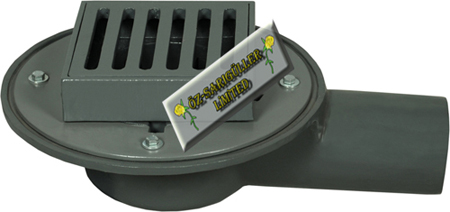

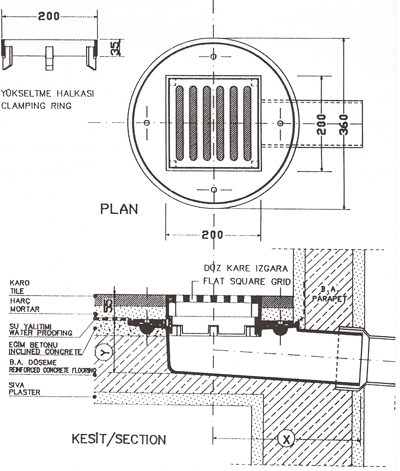

TERAS SÜZGECİ / TERRACE DRAIN

KOD NO:

CODE NO:

ÇAP:

DIAMETER:

AĞIRLIK:

WEIGHT:

kg.

KESİT KALINLIĞI:

WALLTHICKNESS:

mm.

SERVİS ALANI:

SERVICE AREA:

m2

X

mm.

Y

mm.

S145 DN70 20 5 50 310 119
S146 DN100 21 5 150 310 119

*Alt gövde ve üst ızgara pik dökümdür./Bottom part and upper grating are cast iron.

Süzgeç

S145-S146

Suzgectknk

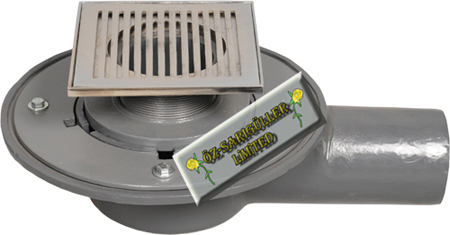

YÜKSEKLİK AYARLANABİLİR TERAS SÜZGECİ / HEIGHT ADJUSTABLE TERRACE DRAIN

KOD NO:

CODE NO:

ÇAP:

DIAMETER:

Min-Maks Yükseklik(h):

Min-Max Height(h):

mm.

AĞIRLIK:

WEIGHT:

kg.

KESİT KALINLIĞI:

WALLTHICKNESS:

mm.

SERVİS ALANI:

SERVICE AREA:

m2

X

mm.

Y

mm.

S145A DN70 45 - 90 19 5 50 310 119
S146A DN100 45 - 90 20 5 150 310 119

*Alt gövde pik dökümdür./Bottom part is cast iron.

*Üst ızgara siparişe göre alüminyum veya pirinç+krom olarak üretilir./Upper grating is produced of aluminium or brass+chromium on demand .

Süzgeç

S145A-S146A

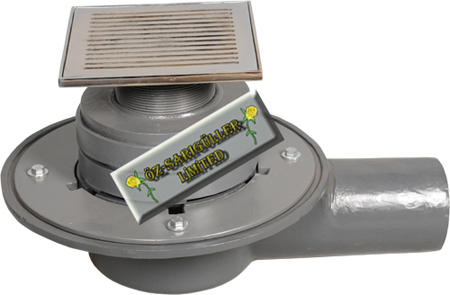

YÜKSEKLİK AYARLANABİLİR TERAS SÜZGECİ / HEIGHT ADJUSTABLE TERRACE DRAIN

KOD NO:

CODE NO:

ÇAP:

DIAMETER:

Min-Maks Yükseklik(h):

Min-Max Height(h):

mm.

AĞIRLIK:

WEIGHT:

kg.

KESİT KALINLIĞI:

WALLTHICKNESS:

mm.

SERVİS ALANI:

SERVICE AREA:

m2

X

mm.

Y

mm.

S145B DN70 115 - 160 21 5 50 310 119
S146B DN100 115 - 160 22 5 150 310 119

*Alt gövde pik dökümdür./Bottom part is cast iron.

*Üst ızgara siparişe göre alüminyum veya pirinç+krom olarak üretilir./Upper grating is produced of aluminium or brass+chromium on demand .

Süzgeç

S145B-S146B

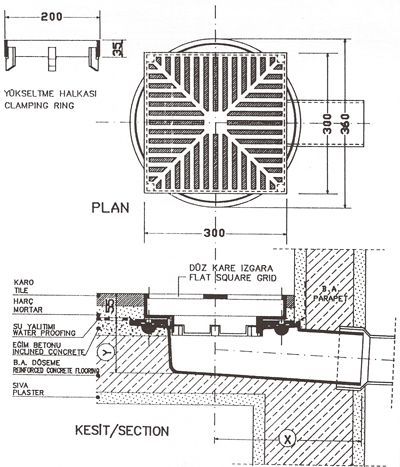

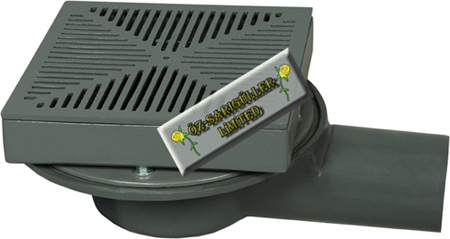

TERAS SÜZGECİ / TERRACE DRAIN

KOD NO:

CODE NO:

ÇAP:

DIAMETER:

AĞIRLIK:

WEIGHT:

kg.

KESİT KALINLIĞI:

WALLTHICKNESS:

mm.

SERVİS ALANI:

SERVICE AREA:

m2

X

mm.

Y

mm.

S149 DN70 28.6 5 50 310 119
S150 DN100 29.6 5 150 310 119

*Alt gövde pik dökümdür./Bottom part is cast iron.

*Üst ızgara siparişe göre pik veya alüminyum olarak üretilir./Upper grating is produced of cast iron or aluminium on demand .

Süzgeç

S149-S150

Suzgectknk

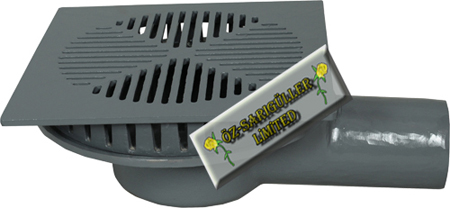

TERAS SÜZGECİ / TERRACE DRAIN

KOD NO:

CODE NO:

ÇAP:

DIAMETER:

AĞIRLIK:

WEIGHT:

kg.

KESİT KALINLIĞI:

WALLTHICKNESS:

mm.

SERVİS ALANI:

SERVICE AREA:

m2

X

mm.

Y

mm.

S149A DN70 23.5 5 50 310 119
S150A DN100 24.5 5 150 310 119

*Alt gövde pik dökümdür./Bottom part is cast iron.

*Üst ızgara siparişe göre pik veya alüminyum olarak üretilir./Upper grating is produced of cast iron or aluminium on demand .

Süzgeç

S149A-S150A

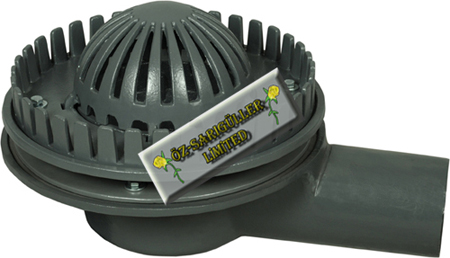

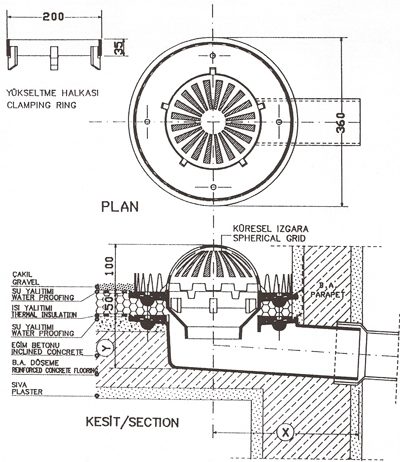

ISI İZOLASYONLU ÇATI SÜZGECİ / ROOF DRAIN WITH THERMAL INSULATION

KOD NO:

CODE NO:

ÇAP:

DIAMETER:

AĞIRLIK:

WEIGHT:

kg.

KESİT KALINLIĞI:

WALLTHICKNESS:

mm.

SERVİS ALANI:

SERVICE AREA:

m2

X

mm.

Y

mm.

S153 DN70 27 5 50 310 119
S154 DN100 28 5 150 310 119

*Alt gövde ve üst ızgara pik dökümdür./Bottom part and upper grating are cast iron.

Süzgeç

S153-S154

Suzgectknk

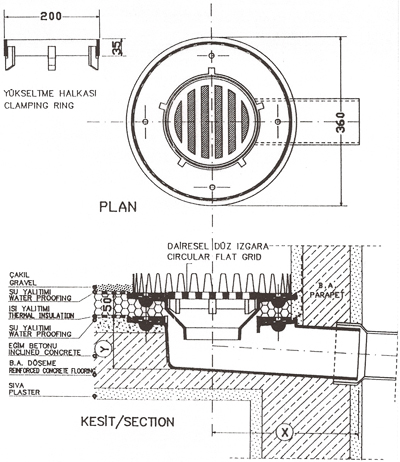

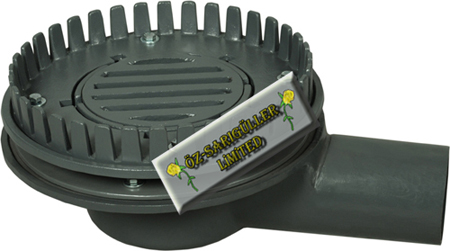

ISI İZOLASYONLU ÇATI SÜZGECİ / ROOF DRAIN WITH THERMAL INSULATION

KOD NO:

CODE NO:

ÇAP:

DIAMETER:

AĞIRLIK:

WEIGHT:

kg.

KESİT KALINLIĞI:

WALLTHICKNESS:

mm.

SERVİS ALANI:

SERVICE AREA:

m2

X

mm.

Y

mm.

S157 DN70 27 5 50 310 119
S158 DN100 28 5 150 310 119

*Alt gövde ve üst ızgara pik dökümdür./Bottom part and upper grating are cast iron.

Süzgeç

S157-S158

Suzgectknk

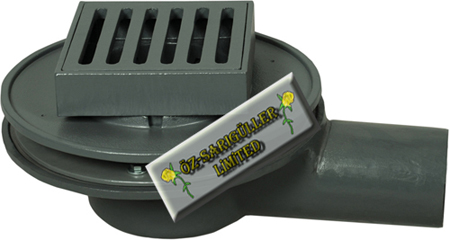

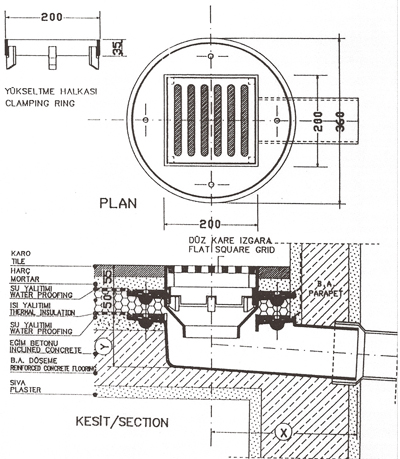

ISI İZOLASYONLU TERAS SÜZGECİ / TERRACE DRAIN WITH THERMAL INSULATION

KOD NO:

CODE NO:

ÇAP:

DIAMETER:

AĞIRLIK:

WEIGHT:

kg.

KESİT KALINLIĞI:

WALLTHICKNESS:

mm.

SERVİS ALANI:

SERVICE AREA:

m2

X

mm.

Y

mm.

S161 DN70 26 5 50 310 119
S162 DN100 27 5 150 310 119

*Alt gövde pik dökümdür./Bottom part is cast iron.

*Üst ızgara siparişe göre pik, alüminyum veya pirinç+krom olarak üretilir./Upper grating is produced of cast iron, aluminium or brass+chromium on demand .

Süzgeç

S161-S162

Suzgectknk

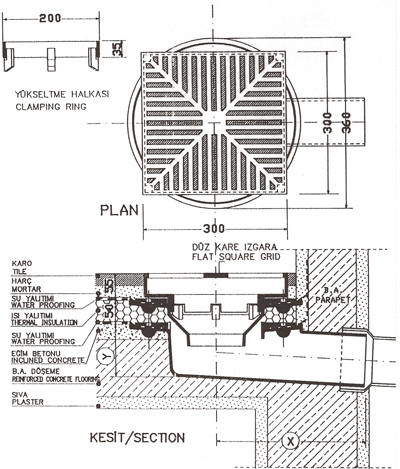

ISI İZOLASYONLU TERAS SÜZGECİ / TERRACE DRAIN WITH THERMAL INSULATION

KOD NO:

CODE NO:

ÇAP:

DIAMETER:

AĞIRLIK:

WEIGHT:

kg.

KESİT KALINLIĞI:

WALLTHICKNESS:

mm.

SERVİS ALANI:

SERVICE AREA:

m2

X

mm.

Y

mm.

S165 DN70 34.6 5 50 310 119
S166 DN100 35.6 5 150 310 119

*Alt gövde pik dökümdür./Bottom part is cast iron.

*Üst ızgara siparişe göre pik veya alüminyum olarak üretilir./Upper grating is produced of cast iron or aluminium on demand .

Süzgeç

S165-S166

Suzgectknk

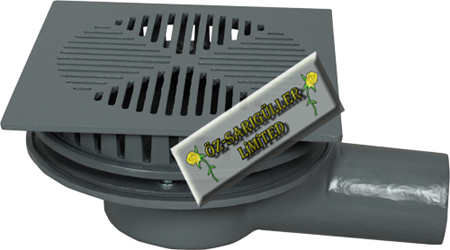

ISI İZOLASYONLU TERAS SÜZGECİ / TERRACE DRAIN WITH THERMAL INSULATION

KOD NO:

CODE NO:

ÇAP:

DIAMETER:

AĞIRLIK:

WEIGHT:

kg.

KESİT KALINLIĞI:

WALLTHICKNESS:

mm.

SERVİS ALANI:

SERVICE AREA:

m2

X

mm.

Y

mm.

S165A DN70 32 5 50 310 119
S166A DN100 33 5 150 310 119

*Alt gövde pik dökümdür./Bottom part is cast iron.

*Üst ızgara siparişe göre pik veya alüminyum olarak üretilir./Upper grating is produced of cast iron or aluminium on demand .

Süzgeç

S165A-S166A
