ÜRÜNLER>SİFONSUZ YER SÜZGEÇLERİ

YÜKSEKLİK AYARLANABİLİR SİFONSUZ YER SÜZGECİ / HEIGHT ADJUSTABLE FLOOR DRAIN WITHOUT SIPHON

KOD NO:

CODE NO:

ÇAP:

DIAMETER:

Min-Maks Yükseklik(h):

Min-Max Height(h):

mm.

AĞIRLIK:

WEIGHT:

kg.

KESİT KALINLIĞI:

WALLTHICKNESS:

mm.
SS204 (100X100) DN50 40 - 85 7 5
SS204 (100X100) DN70 40 - 85 8 5
SS205 (150X150) DN50 40 - 85 8 5
SS205 (150X150) DN70 40 - 85 9 5
SS206 (200X200) DN50 40 - 85 9.5 5
SS206 (200X200) DN70 40 - 85 10.5 5

*Su izolasyonu uygulanabilir./Water-proofing can be applied.

*Alt gövde pik dökümdür./Bottom part is cast iron.

*Üst ızgara siparişe göre pik, alüminyum veya pirinç+kromaj olarak üretilir./Upper grating is produced of cast iron, aluminium or brass+chromium plating on demand .

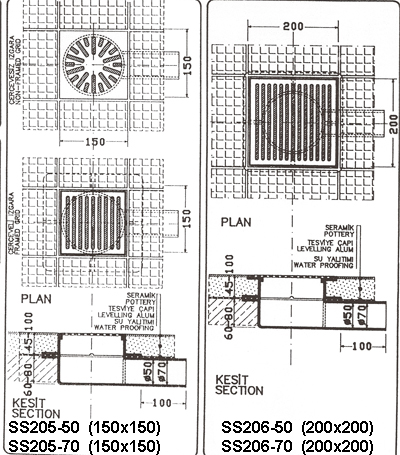

Süzgeç Süzgeç Süzgeç

                           SS204              SS205                SS206

Suzgectknk
SİFONSUZ YER SÜZGECİ / FLOOR DRAIN WITHOUT SIPHON

KOD NO:

CODE NO:

ÇAP:

DIAMETER:

AĞIRLIK:

WEIGHT:

kg.

KESİT KALINLIĞI:

WALLTHICKNESS:

mm.
SS207 (150X150) DN50 5 5
SS207 (150X150) DN70 6.5 5
SS208 (200X200) DN50 6 5
SS208 (200X200) DN70 7.5 5

*Sürme su izolasyonu uygulanabilir./Water-proofing by applying with brush can be applied.

*Alt gövde pik dökümdür./Bottom part is cast iron.

*Üst ızgara siparişe göre pik, alüminyum veya pirinç+kromaj olarak üretilir./Upper grating is produced of cast iron, aluminium or brass+chromium plating on demand .

Süzgeç

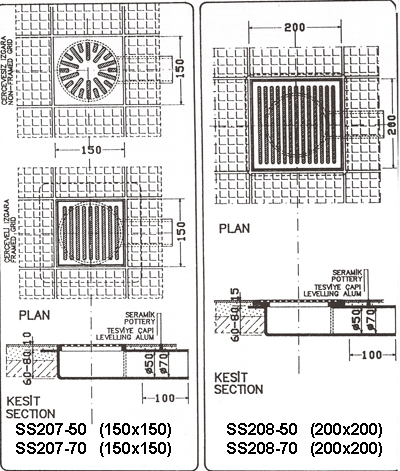

SS207-SS208

Suzgectknk
SİFONSUZ YER SÜZGECİ / FLOOR DRAIN WITHOUT SIPHON

KOD NO:

CODE NO:

ÇAP:

DIAMETER:

AĞIRLIK:

WEIGHT:

kg.

KESİT KALINLIĞI:

WALLTHICKNESS:

mm.
SS210 DN50 9 5
SS210 DN70 10.5 5

*Alt gövde ve üst ızgara pik dökümdür./Bottom part and upper grating are cast iron.

*Hafif trafik olan yerlerde kullanılır./Used in light traffic areas. (P=500 kg/m3)

Süzgeç

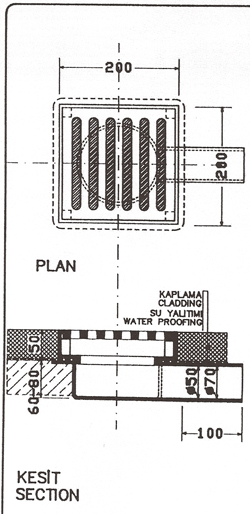

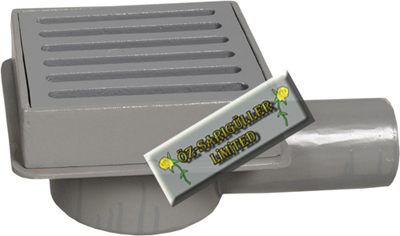

SS210

Suzgectknk
SİFONSUZ YER SÜZGECİ / FLOOR DRAIN WITHOUT SIPHON

KOD NO:

CODE NO:

ÇAP:

DIAMETER:

AĞIRLIK:

WEIGHT:

kg.

KESİT KALINLIĞI:

WALLTHICKNESS:

mm.
S310 DN70 17.5 5
S310 DN100 18 5
S311 DN70 13 5
S311 DN100 13.5 5
S311 DN125 15.5 5
S311 DN150 17 5
S311 DN200 21 5

*Alt gövde ve üst ızgara pik dökümdür./Bottom part and upper grating are cast iron.

Süzgeç

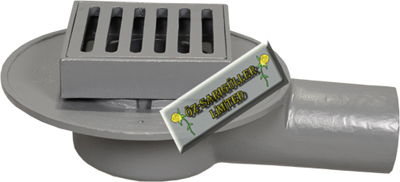

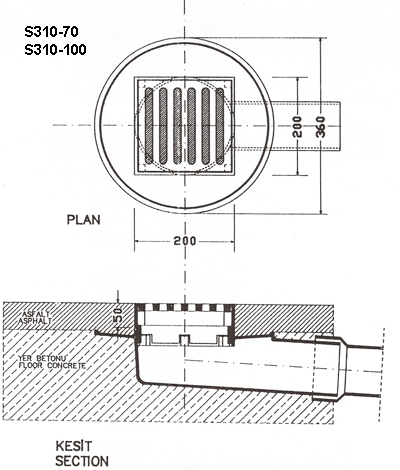

S310

Süzgeç

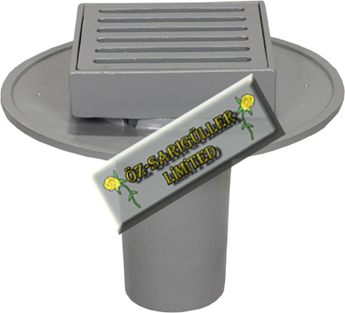

S311

Suzgectknk
SİFONSUZ YER SÜZGECİ / FLOOR DRAIN WITHOUT SIPHON

KOD NO:

CODE NO:

ÇAP:

DIAMETER:

AĞIRLIK:

WEIGHT:

kg.

KESİT KALINLIĞI:

WALLTHICKNESS:

mm.
S312 DN70 31 5
S312 DN100 32 5
S313 DN70 27 5
S313 DN100 27.5 5
S313 DN125 30 5
S313 DN150 32 5
S313 DN200 35 5

*Alt gövde ve üst ızgara pik dökümdür./Bottom part and upper grating are cast iron.

Süzgeç

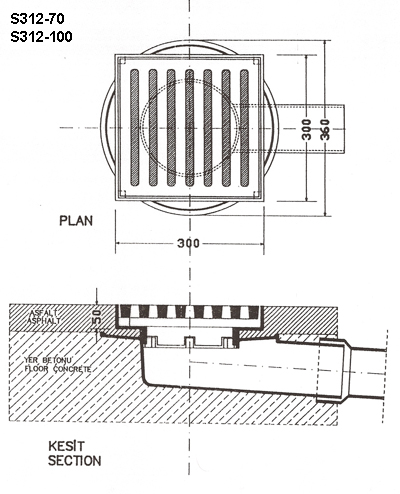

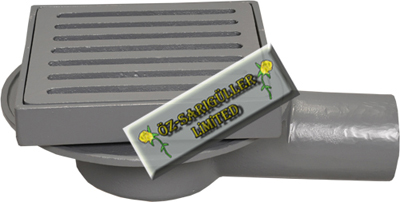

S312

Süzgeç

S313

Suzgectknk
SİFONSUZ YER SÜZGECİ / FLOOR DRAIN WITHOUT SIPHON

KOD NO:

CODE NO:

ÇAP:

DIAMETER:

AĞIRLIK:

WEIGHT:

kg.

KESİT KALINLIĞI:

WALLTHICKNESS:

mm.
S314 DN70 4 5
S315 DN70 6 5
S315 DN100 7 5

*Alt gövde ve üst ızgara pik dökümdür./Bottom part and upper grating are cast iron.

Süzgeç

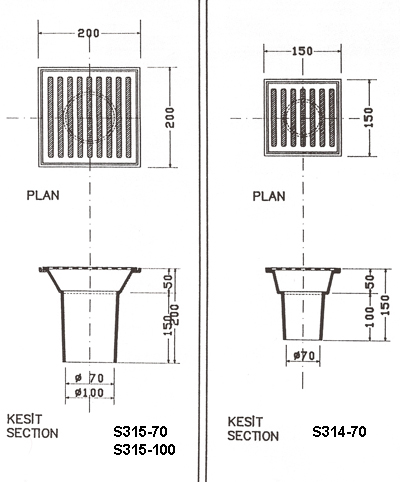

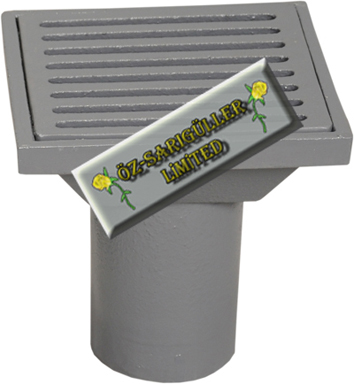

S314

Süzgeç

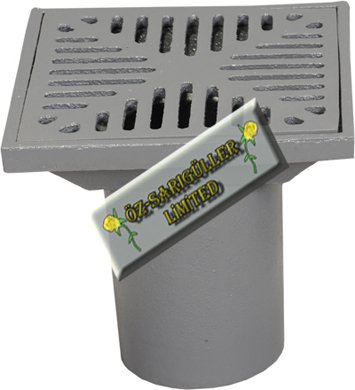

S315

Suzgectknk
SİFONSUZ OTOPARK YER SÜZGECİ / CAR PARK FLOOR DRAIN WITHOUT SIPHON

KOD NO:

CODE NO:

ÇAP:

DIAMETER:

AĞIRLIK:

WEIGHT:

kg.

KESİT KALINLIĞI:

WALLTHICKNESS:

mm.
S316 DN100 11 5

*Alt gövde ve üst ızgara pik dökümdür./Bottom part and upper grating are cast iron.

Süzgeç

S316

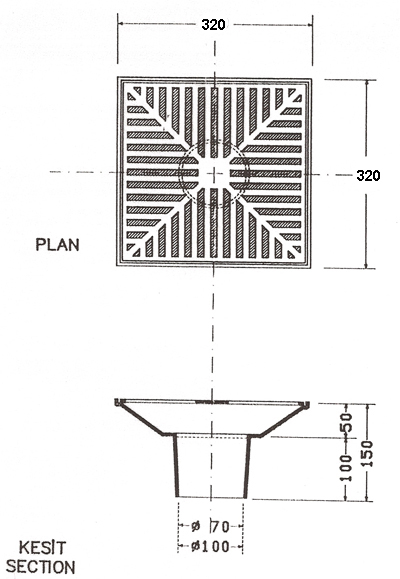

SİFONSUZ YER SÜZGECİ / FLOOR DRAIN WITHOUT SIPHON

KOD NO:

CODE NO:

ÇAP:

DIAMETER:

AĞIRLIK:

WEIGHT:

kg.

KESİT KALINLIĞI:

WALLTHICKNESS:

mm.
S318 DN70 9 5
S319 DN100 10 5

*Alt gövde ve üst ızgara pik dökümdür./Bottom part and upper grating are cast iron.

Suzgectknk
