ÜRÜNLER>SİFONLU YER SÜZGEÇLERİ

SİFONLU BANYO VE BALKON SÜZGECİ / BATH AND BALCONY DRAINS WITH SIPHON

KOD NO:

CODE NO:

ÇAP:

DIAMETER:

AĞIRLIK:

WEIGHT:

kg.

KESİT KALINLIĞI:

WALLTHICKNESS:

mm.
S201 (150X150) DN50 4.5 5
S202 (150X150) DN50 5 5
S201 (150X150) DN70 5 5
S202 (150X150) DN70 6 5

*Alt gövde pik dökümdür./Bottom part is cast iron.

*Üst ızgara siparişe göre pik, alüminyum veya pirinç+kromaj olarak üretilir./Upper grating is produced of cast iron, aluminium or brass+chromium plating on demand .

Süzgeç

                             S201                      S202

Suzgectknk
SİFONLU BANYO VE BALKON SÜZGECİ / BATH AND BALCONY DRAINS WITH SIPHON

KOD NO:

CODE NO:

ÇAP:

DIAMETER:

AĞIRLIK:

WEIGHT:

kg.

KESİT KALINLIĞI:

WALLTHICKNESS:

mm.
S201 (200X200) DN50 6 5
S202 (200X200) DN50 6.5 5
S201 (200X200) DN70 6.5 5
S202 (200X200) DN70 7.5 5

*Alt gövde pik dökümdür./Bottom part is cast iron.

*Üst ızgara siparişe göre pik, alüminyum veya pirinç+kromaj olarak üretilir./Upper grating is produced of cast iron, aluminium or brass+chromium plating on demand .

Süzgeç

                                S201                   S202

Suzgectknk
YÜKSEKLİK AYARLANABİLİR SİFONLU YER SÜZGECİ / HEIGHT ADJUSTABLE FLOOR DRAIN WITH SIPHON

KOD NO:

CODE NO:

ÇAP:

DIAMETER:

Min-Maks Yükseklik(h):

Min-Max Height(h):

mm.

AĞIRLIK:

WEIGHT:

kg.

KESİT KALINLIĞI:

WALLTHICKNESS:

mm.
SS201 (100X100) DN50 40 - 85 7 5
SS201 (100X100) DN70 40 - 85 8.5 5
SS202 (150X150) DN50 40 - 85 8.2 5
SS202 (150X150) DN70 40 - 85 9 5
SS203 (200X200) DN50 40 - 85 9 5
SS203 (200X200) DN70 40 - 85 10 5

*Su izolasyonu uygulanabilir./Water-proofing can be applied.

*Alt gövde pik dökümdür./Bottom part is cast iron.

*Üst ızgara siparişe göre pik, alüminyum veya pirinç+kromaj olarak üretilir./Upper grating is produced of cast iron, aluminium or brass+chromium plating on demand .

*SS201(100x100) sadece paslanmaz olarak üretilmektedir./ SS201(100x100) is only produced of stainless material.

Süzgeç Süzgeç Süzgeç

                           SS201              SS202                SS203

Suzgectknk
SİFONLU YER SÜZGECİ / FLOOR DRAIN WITH SIPHON

KOD NO:

CODE NO:

ÇAP:

DIAMETER:

AĞIRLIK:

WEIGHT:

kg.

KESİT KALINLIĞI:

WALLTHICKNESS:

mm.
SS202A (150X150) DN70 7 5
SS202A (200X200) DN70 8 5
SS204A (150X150) DN70 5.5 5
SS204A (200X200) DN70 6.5 5

*Alt gövde pik dökümdür./Bottom part is cast iron.

*Üst ızgara siparişe göre pik, alüminyum veya pirinç+kromaj olarak üretilir./Upper grating is produced of cast iron, aluminium or brass+chromium plating on demand .

Süzgeç Süzgeç

                            SS202A                                  SS204A

Suzgectknk
SİFONLU YER SÜZGECİ / FLOOR DRAIN WITH SIPHON

KOD NO:

CODE NO:

ÇAP:

DIAMETER:

AĞIRLIK:

WEIGHT:

kg.

KESİT KALINLIĞI:

WALLTHICKNESS:

mm.
SS209 DN50 10 5
SS209 DN70 10 5

*Alt gövde ve üst ızgara pik dökümdür./Bottom part and upper grating are cast iron.

*Hafif trafik olan yerlerde kullanılır./Used in light traffic areas. (P=500 kg/m3)

Süzgeç

SS209

Suzgectknk
YÜKSEKLİK AYARLANABİLİR SİFONLU YER SÜZGECİ / HEIGHT ADJUSTABLE FLOOR DRAIN WITH SIPHON

KOD NO:

CODE NO:

ÇAP:

DIAMETER:

Min-Maks Yükseklik(h):

Min-Max Height(h):

mm.

AĞIRLIK:

WEIGHT:

kg.

KESİT KALINLIĞI:

WALLTHICKNESS:

mm.
SS211 DN70 - 19 5
SS211 DN100 - 20 5
SS212 DN70 40 - 90 20 5
SS212 DN100 40 - 90 21 5

*Su izolasyonu uygulanabilir./Water-proofing can be applied.

*Alt gövde pik dökümdür./Bottom part is cast iron.

*Üst ızgara siparişe göre pik, alüminyum veya pirinç+kromaj olarak üretilir./Upper grating is produced of cast iron, aluminium or brass+chromium plating on demand .

Süzgeç Süzgeç

                                SS211                   SS212

Suzgectknk
SİFONLU YER SÜZGECİ / FLOOR DRAINS WITH SIPHON

KOD NO:

CODE NO:

ÇAP:

DIAMETER:

AĞIRLIK:

WEIGHT:

kg.

KESİT KALINLIĞI:

WALLTHICKNESS:

mm.
S301 (150X150) DN70 9 5
S301 (150X150) DN100 10 5

*Alt gövde pik dökümdür./Bottom part is cast iron.

*Üst ızgara siparişe göre pik, alüminyum veya pirinç+kromaj olarak üretilir./Upper grating is produced of cast iron, aluminium or brass+chromium plating on demand .



Suzgectknk

YÜKSEKLİK AYARLANABİLİR SİFONLU YER SÜZGECİ/ HEIGHT ADJUSTABLE FLOOR DRAIN WITH SIPHON

KOD NO:

CODE NO:

ÇAP:

DIAMETER:

Min-Maks Yükseklik(h):

Min-Max Height(h):

mm.

AĞIRLIK:

WEIGHT:

kg.

KESİT KALINLIĞI:

WALLTHICKNESS:

mm.
S302 (150x150 DN70 20 9.5 5
S302 (150x150) DN100 20 10.5 5
S302A (100x100) DN70 40 - 85 10.5 5
S302A (100x100) DN100 40 - 85 11.5 5
S302B (150x150) DN70 120 14 5
S302B (150x150) DN100 120 15 5
S302C (150x150) DN70 50 14 5
S302C (150x150) DN100 50 15 5

*Su izolasyonu uygulanabilir./Water-proofing can be applied.

*Alt gövde pik dökümdür./Bottom part is cast iron.

*Üst ızgara siparişe göre paslanmaz, pik, alüminyum veya pirinç+kromaj olarak üretilir./Upper grating is produced of stainless, cast iron, aluminium or brass+chromium plating on demand .

Süzgeç Süzgeç

                              S302                        S302A

Süzgeç Süzgeç

                             S302B                      S302C

Suzgectknk
YÜKSEKLİK AYARLANABİLİR SİFONLU VE ÇAMUR KOVALI YER SÜZGECİ / HEIGHT ADJUSTABLE FLOOR DRAIN WITH SIPHON AND SEDIMENT BUCKET

KOD NO:

CODE NO:

ÇAP:

DIAMETER:

Min-Maks Yükseklik(h):

Min-Max Height(h):

mm.

AĞIRLIK:

WEIGHT:

kg.

KESİT KALINLIĞI:

WALLTHICKNESS:

mm.
S303 (200x200 DN70 - 16 5
S303 (200x200) DN100 - 17 5
S303A (200x200) DN70 30 - 90 19.5 5
S303A (200x200) DN100 30 - 90 20.5 5
S303B (200x200) DN70 100 23 5
S303B (200x200) DN100 100 24 5
S303C (250x250) DN70 140 33.5 5
S303C (250x250) DN100 140 34.5 5

*Alt gövde pik dökümdür./Bottom part is cast iron.

*Üst ızgara siparişe göre pik, alüminyum veya pirinç+kromaj olarak üretilir./Upper grating is produced of cast iron, aluminium or brass+chromium plating on demand .

Süzgeç Süzgeç

                              S303                        S303A

Süzgeç Süzgeç

                             S303B                      S303C

Suzgectknk
YÜKSEKLİK AYARLANABİLİR SİFONLU VE ÇAMUR KOVALI YER SÜZGECİ / HEIGHT ADJUSTABLE FLOOR DRAIN WITH SIPHON AND SEDIMENT BUCKET

KOD NO:

CODE NO:

ÇAP:

DIAMETER:

Min-Maks Yükseklik(h):

Min-Max Height(h):

mm.

AĞIRLIK:

WEIGHT:

kg.

KESİT KALINLIĞI:

WALLTHICKNESS:

mm.
S304 (200x200) DN100 - 16 5
S304A (200x200) DN100 30 - 90 20 5
S304B (200x200) DN100 100 23 5
S304C (250x250) DN100 140 33.5 5

*Alt gövde pik dökümdür./Bottom part is cast iron.

*Üst ızgara siparişe göre pik, alüminyum veya pirinç+kromaj olarak üretilir./Upper grating is produced of cast iron, aluminium or brass+chromium plating on demand .

Süzgeç Süzgeç

                                    S304                        S304A

Süzgeç Süzgeç

                                    S304B                      S304C

Suzgectknk
YÜKSEKLİK AYARLANABİLİR SİFONLU VE ÇAMUR KOVALI YER SÜZGECİ / HEIGHT ADJUSTABLE FLOOR DRAIN WITH SIPHON AND SEDIMENT BUCKET

KOD NO:

CODE NO:

ÇAP:

DIAMETER:

Min-Maks Yükseklik(h):

Min-Max Height(h):

mm.

AĞIRLIK:

WEIGHT:

kg.

KESİT KALINLIĞI:

WALLTHICKNESS:

mm.
S305 (200x200) DN100 55 27.6 5
S305A (200x200) DN100 25 21 5
S305B (200x200) DN100 55 - 100 24.5 5
S305C (250x250) DN100 125 30.5 5
S305D (300x300) DN100 65 35.5 5

*Su izolasyonu uygulanabilir./Water-proofing can be applied.

*Alt gövde pik dökümdür./Bottom part is cast iron.

*Üst ızgara siparişe göre pik, alüminyum veya pirinç+kromaj olarak üretilir./Upper grating is produced of cast iron, aluminium or brass+chromium plating on demand .

Süzgeç Süzgeç

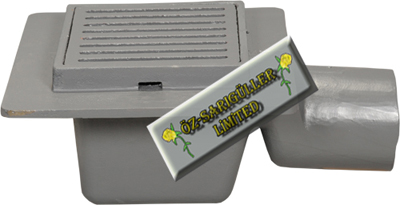

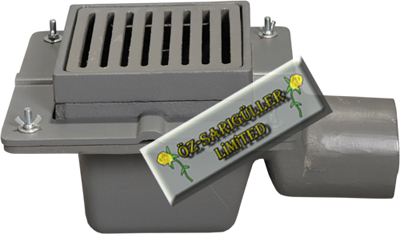

                              S305                        S305A

Süzgeç Süzgeç

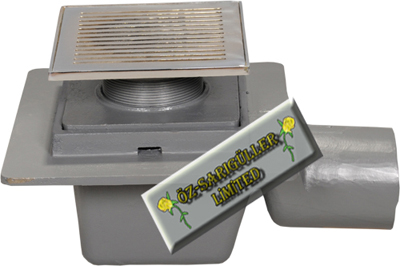

                              S305B                      S305C

Süzgeç

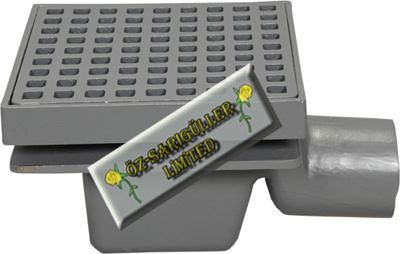

S305D

Suzgectknk
YÜKSEKLİK AYARLANABİLİR SİFONLU VE ÇAMUR KOVALI YER SÜZGECİ / HEIGHT ADJUSTABLE FLOOR DRAIN WITH SIPHON AND SEDIMENT BUCKET

KOD NO:

CODE NO:

ÇAP:

DIAMETER:

Min-Maks Yükseklik(h):

Min-Max Height(h):

mm.

AĞIRLIK:

WEIGHT:

kg.

KESİT KALINLIĞI:

WALLTHICKNESS:

mm.
S306 (200x200) DN100 55 27.6 5
S306A (200x200) DN100 25 21 5
S306B (200x200) DN100 55 - 100 24.5 5
S306C (250x250) DN100 125 30.5 5
S306D (300x300) DN100 65 35.5 5

*Su izolasyonu uygulanabilir./Water-proofing can be applied.

*Alt gövde pik dökümdür./Bottom part is cast iron.

*Üst ızgara siparişe göre pik, alüminyum veya pirinç+kromaj olarak üretilir./Upper grating is produced of cast iron, aluminium or brass+chromium plating on demand .

Süzgeç Süzgeç

                           S306                        S306A

Süzgeç Süzgeç

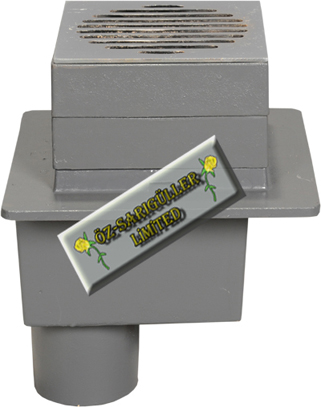

                           S306B                        S306C

Süzgeç

                                        S306D

Suzgectknk
SİFONLU YER SÜZGECİ / FLOOR DRAIN WITH SIPHON

KOD NO:

CODE NO:

ÇAP:

DIAMETER:

AĞIRLIK:

WEIGHT:

kg.

KESİT KALINLIĞI:

WALLTHICKNESS:

mm.
S307 DN70 26 7
S307 DN100 27 7
S308 DN70 21 7
S308 DN100 22 7

*Alt gövde ve üst ızgara pik dökümdür./Bottom part and upper grating are cast iron.

Süzgeç

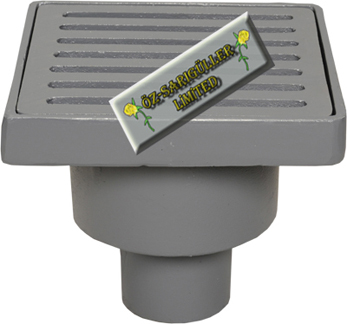

S307

Süzgeç

S308

Suzgectknk
SİFONLU VE ÇAMUR KOVALI YER SÜZGECİ / FLOOR DRAIN WITH SIPHON AND SEDIMENT BUCKET

KOD NO:

CODE NO:

ÇAP:

DIAMETER:

AĞIRLIK:

WEIGHT:

kg.

KESİT KALINLIĞI:

WALLTHICKNESS:

mm.
S309 (250x250) DN100 26 6
S309 (300x300) DN100 29 6

*Alt gövde ve üst ızgara pik dökümdür./Bottom part and upper grating are cast iron.

Süzgeç

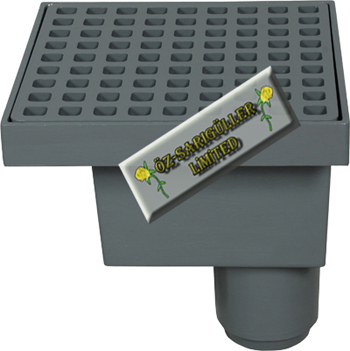

S309
